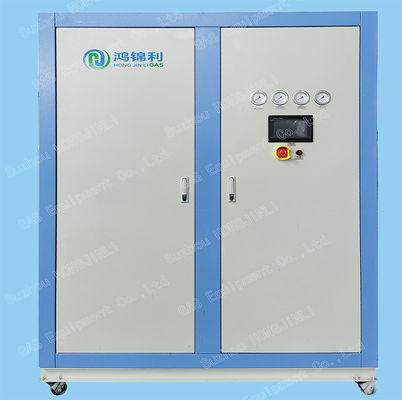

Caja generador de nitrógeno de tipo Psa generador de gas Psa

Caja generador de nitrógeno PSA

Descripción

El flujo de proceso de un generador de nitrógeno suele incluir varios pasos, cada uno de los cuales contribuye a la producción de gas de nitrógeno.

Compresión de aire: el primer paso consiste en comprimir el aire atmosférico. El aire es aspirado al generador de nitrógeno y comprimido mediante un compresor de tornillo o un compresor recíproco.La compresión eleva la presión del aire a un nivel deseado, normalmente entre 7 y 10 atmósferas.

El aire comprimido entra entonces en el sistema de refrigeración, que consiste en intercambiadores de calor y condensadores.una parte de la humedad presente en el aire se condensa en forma líquida, que se elimina mediante un sistema de drenaje.

Purificación del aire: El aire enfriado entra en la etapa de purificación, a menudo con un tamiz molecular.El tamiz molecular es un material adsorbente con poros específicos que adsorbe selectivamente el oxígenoEste proceso elimina el oxígeno y otras impurezas, aumentando la pureza del gas de nitrógeno.

Compresión de nitrógeno: el gas de nitrógeno purificado se comprime a la presión de trabajo deseada mediante un compresor de tornillo o un compresor centrífugo.La compresión aumenta la presión del gas nitrógeno para su posterior procesamiento, almacenamiento o transporte.

Almacenamiento y distribución: el gas de nitrógeno comprimido se almacena y distribuye a través de tanques de almacenamiento o un sistema de tuberías.mientras que las tuberías permiten el suministro de gas nitrógeno a equipos o aplicaciones específicas.

Estos pasos en conjunto forman el flujo de proceso básico de un generador de nitrógeno.el generador puede extraer y producir gas nitrógeno de alta pureza para diversos fines industriales y de aplicación.

Un generador de nitrógeno de adsorción por oscilación de presión (PSA, por sus siglas en inglés) funciona basándose en el principio de adsorción selectiva de gases utilizando materiales adsorbentes.Aquí hay una descripción del principio de trabajo de un generador de nitrógeno PSA:

Adsorción: el proceso comienza con el aire comprimido dirigido a un recipiente de adsorción que contiene un lecho de material adsorbente, típicamente un tamiz molecular de carbono (CMS).El material adsorbente tiene una alta afinidad con el oxígeno, vapor de agua y otras impurezas presentes en el aire.

Adsorción selectiva: bajo alta presión, el material adsorbente adsorbe selectivamente el oxígeno y otras impurezas mientras permite que el nitrógeno pase.Esto se debe a la diferencia en las capacidades de adsorción y afinidades del material adsorbente para diferentes gases.Como resultado, el flujo de gas rico en nitrógeno sale del recipiente y se recoge para su posterior procesamiento.

Purga: Una vez que el lecho de adsorción se satura de oxígeno e impurezas, se libera la presión y el recipiente pasa por una fase de purga.una parte del aire comprimido previamente comprimido se desvía al lado de purga del recipienteEl flujo de gas de depuración, rico en oxígeno e impurezas, se ventila fuera del sistema, eliminándolos del lecho adsorbente.

Intercambio de adsorción: el proceso continúa cambiando el flujo de aire comprimido entre dos recipientes de adsorción.el otro recipiente se somete a la fase de depuraciónEsta operación cíclica asegura un suministro continuo de gas nitrógeno.

Sistema de control: el generador de nitrógeno PSA está controlado por un controlador lógico programable (PLC) o un sistema similar.asegurando una adsorción adecuada, purgar y cambiar los ciclos.

Al repetir los ciclos de adsorción, purga y conmutación,el generador de nitrógeno PSA puede producir constantemente un flujo de gas de nitrógeno de alta pureza mediante la adsorción selectiva de oxígeno e impurezas del aire comprimidoEl gas de nitrógeno producido puede utilizarse en diversas industrias y aplicaciones donde se requiere un suministro de nitrógeno confiable e in situ.

Especificación

Caja generador de nitrógeno PSA

Capacidad de nitrógeno: 1 ~ 100Nm3/h
Pureza del nitrógeno: 95% a 99,999%
Presión de nitrógeno: 0,5-0,8Mpa ((impulso para alta presión) Punto de rocío de nitrógeno: ≤-40°C ((Presión atmosférica)
Fuente de alimentación de control: 0.2kw 220v 50Hz
