Purificación de hidrógeno Unidad Psa Separación y purificación de hidrógeno

Generador de nitrógeno PSA

Descripción

Un sistema completo de generación de nitrógeno comprende varios componentes importantes que trabajan juntos para producir gas de nitrógeno.con un enfoque en el compresor de aire, Secador de aire por adsorción, secador de aire refrigerado, filtro de precisión de eliminación de aceite, bomba de refuerzo de nitrógeno y generador de nitrógeno PSA:

Compresor de aire: El compresor de aire es responsable de extraer el aire ambiente y comprimirlo a la presión deseada.Los tipos comunes de compresores utilizados en los sistemas de generación de nitrógeno incluyen los compresores alternativos., tornillo giratorio o compresores centrífugos.

Secador de aire de adsorción: El secador de aire de adsorción elimina la humedad del aire comprimido después de que sale del compresor.para adsorber el vapor de aguaEl aire seco es esencial para evitar la condensación y alcanzar el punto de rocío bajo requerido.con una torre secando el aire mientras la otra regenera el desecante.

Secador de aire refrigerado: El secador de aire refrigerado es una alternativa al secador de adsorción para eliminar la humedad del aire comprimido.haciendo que la humedad se condense y separeLos secadores refrigerados son eficaces para aplicaciones de uso general, pero pueden tener limitaciones para lograr puntos de rocío extremadamente bajos.

Filtro de precisión de eliminación de aceite: El filtro de precisión de eliminación de aceite se utiliza para eliminar las partículas de aceite y los contaminantes del flujo de aire comprimido.Por lo general, utiliza medios de filtro de alta eficiencia para atrapar y eliminar los aerosoles de aceiteEste filtro garantiza que el aire que entra en el proceso de generación de nitrógeno esté limpio y libre de contaminación por aceite.

Bomba de refuerzo de nitrógeno: La bomba de refuerzo de nitrógeno aumenta la presión del gas de nitrógeno producido por el generador de nitrógeno PSA.Toma el nitrógeno de baja presión del generador y lo impulsa a la presión de entrega deseadaLa bomba de refuerzo garantiza un suministro constante y suficiente de gas nitrógeno a la presión requerida para aplicaciones específicas.

Generador de nitrógeno PSA: El generador de nitrógeno PSA (adsorción por oscilación de presión) es un componente clave en los sistemas de generación de nitrógeno.Utiliza tecnología de adsorción para separar el gas nitrógeno del aire comprimidoEl generador contiene lechos de material adsorbente, generalmente tamizos moleculares de carbono, que adsorben selectivamente el oxígeno y las impurezas mientras permiten que el nitrógeno pase.Al alternar la presión entre los ciclos de adsorción y regeneración, el generador de nitrógeno PSA produce nitrógeno de alta pureza.

Estos componentes trabajan juntos para crear un sistema completo de generación de nitrógeno.y sistemas de distribución también pueden formar parte del sistema general para garantizar un funcionamiento seguro y eficienteLa selección y la configuración de los componentes dependen de requisitos específicos como los niveles de pureza del nitrógeno, las velocidades de flujo y las aplicaciones previstas.

Especificación

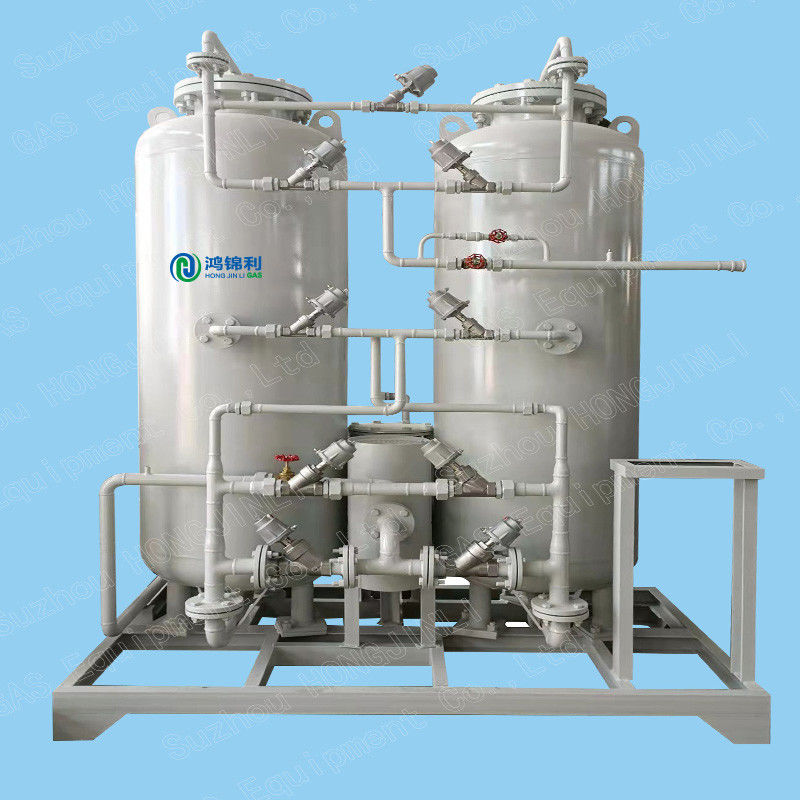

Caja generador de nitrógeno PSA

Capacidad de nitrógeno: 1 ~ 100Nm3/h
Pureza del nitrógeno: 95% a 99,999%
Presión de nitrógeno: 0,5-0,8Mpa ((impulso para alta presión) Punto de rocío de nitrógeno: ≤-40°C ((Presión atmosférica)
Fuente de alimentación de control: 0.2kw 220v 50Hz
