| Nombre: | Secador de aire por adsorción | punto de rocío del aire comprimido: | -40 °C |
|---|---|---|---|
| Resaltar: | secadores de adsorción sin calor,Secadoras de desecantes por adsorción,Las máquinas de secar con desecante |
||
Secador de aire por adsorción
1Flujo de trabajo del secador de adsorción de regeneración sin calor

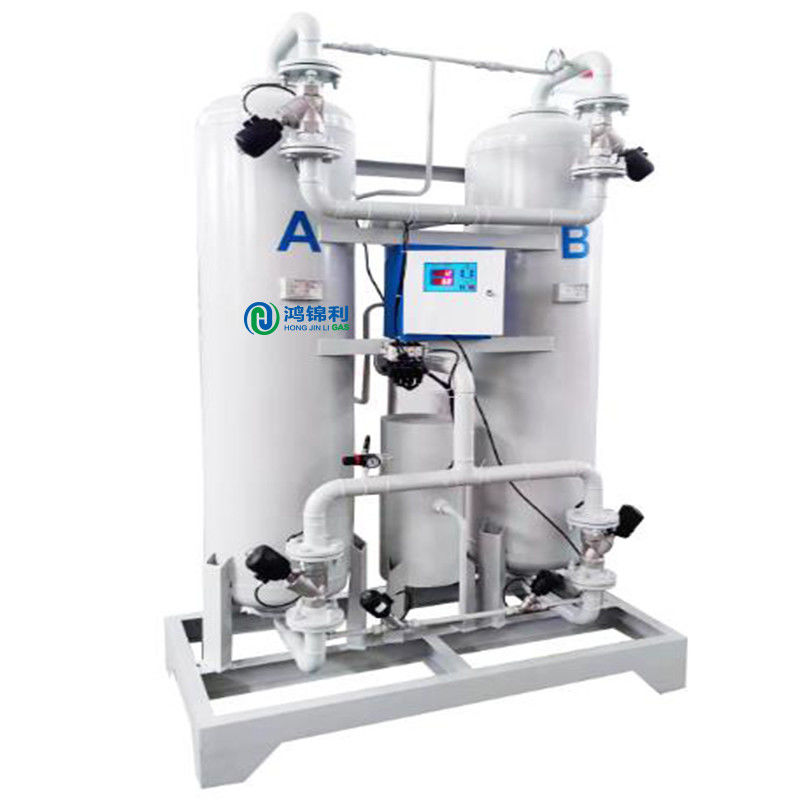

El secador de adsorción de regeneración sin calor utiliza un ciclo de regeneración de adsorción de oscilación de presión para intercambiar aire comprimido a través de dos cilindros de secado A y B llenos de adsorbente, es decir,cuando un cilindro absorbe vapor de agua bajo una presión parcial elevada (presión de trabajo)., el otro cilindro de secado analiza a baja presión parcial (acepta la presión atmosférica), y luego cambia de acuerdo con el programa de tiempo establecido.
Adsorción
El aire húmedo entra en el cilindro de secado A desde el diámetro inferior del tubo a través de la válvula A1, y luego
Fluye hacia arriba a través de la capa de adsorbente, y el aire seco se descarga del sistema de tuberías superior.
regeneración
Parte del aire seco (alrededor del 14%) pasa a través del sistema de conductos superiores para regenerar el aire
Ajuste la válvula para que entre en el cilindro de secado B,y el aire seco descomprimido (llamado gas de regeneración) analizará y regenerará el adsorbente en el cilindro de secado B de arriba a abajo para restablecer la capacidad de secado del adsorbenteEl gas de regeneración pasa a través de la válvula inferior del tubo B2 y el amortiguador sale a la atmósfera.
para igualar la presión
Después de que se complete la regeneración del adsorbente, se cierra la válvula B2 y el cilindro de secado B
Presione la presión de trabajo en línea y prepárese para cambiar.
el cambio
La válvula B1 del sistema de tuberías inferior está abierta, la válvula A1 está cerrada y la válvula A2 está abierta.
Los dos cilindros de secado A y B se cambian, el cilindro B entra en adsorción, y el cilindro A se presioriza y regenera.La secuencia de trabajo y el tiempo de trabajo son controlados automáticamente por el controlador.
| Parámetros técnicos del secador de adsorción regenerativa sin calor/micro calor (LH) | ||||||
| modelo | Tratamiento del aire ((m3/min) | Diámetro del tubo ((mm) | Dimensiones (longitud x anchura x altura mm) | Energía de calefacción/alimentador eléctrico (microcalor) | Peso del equipo (kg sin calor) | Peso del equipo (microcalor en kg) |
| BX0005 | 0.8 | DN15 | El valor de las emisiones de CO2 | 70 | ||
| En el caso de las empresas de servicios de telecomunicaciones, el número de datos de las empresas de servicios de telecomunicaciones es el siguiente: | 1.8 | DN20 | Las demás partidas de los demás componentes | 0.35/220 | 80 | 95 |
| BX0020 ((LH) | 2.8 | DN20 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | Las demás partidas del anexo II | 0.75/220 | 130 | 140 |
| BX0040 ((LH) | 5.5 | DN40 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | Se trata de un sistema de control de la calidad. | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero | 2.5/220 | 500 | 530 |
| BX0120 ((LH) | 14 | DN 65 | Se trata de un sistema de control de las emisiones de gases de escape. | 3.0/380 | 550 | 580 |
| BX0150 ((LH) | 16 | DN 65 | Se trata de un sistema de control de las emisiones de gases de escape. | 3.75/380 | 580 | 620 |
| BX0200(LH) | 22.8 | DN 80 | Se trata de un sistema de control de las emisiones de gases de escape. | 5.0/380 | 860 | 900 |
| BX0250 ((LH) | 28.5 | DN 80 | El valor de las emisiones de gases de efecto invernadero es el siguiente: | 6.25/380 | 1200 | 1250 |
| BX0300(LH) | 35 | DN 80 | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles renovables. | 7.5/380 | 1600 | 1700 |
| BX0400 (LH) | 45 | DN100 | Se trata de un sistema de control de las emisiones de gases de escape. | 10/380 | 1900 | 2000 |
| En el caso de las empresas de servicios de telecomunicaciones, el número de datos de las empresas de servicios de telecomunicaciones será el siguiente: | 55 | DN100 | Se trata de un sistema de control de las emisiones de gases de escape. | 12.5/380 | 2300 | 2500 |
| BX0600 (LH) | 65 | DN125 | Se trata de un sistema de control de la calidad. | 15/380 | 2800 | 3000 |
| BX0800 ((LH) | 85 | DN 150 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | 20/380 | 3400 | 3800 |
| BX1000 ((LH) | 105 | DN 150 | Se trata de un sistema de control de las emisiones de gases de escape. | 25/380 | 4100 | 4500 |
| BX1200 ((LH) | 120 | DN200 | Las demás partidas de los componentes de las máquinas y aparatos | 30/380 | 4500 | 5000 |
| BX1600 ((LH) | 160 | DN200 | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN 250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| Nota: los modelos BX0005-BX2000 son estructuras tradicionales de torres gemelas; (LH) es un secador de adsorción de bajo calor | ||||||
